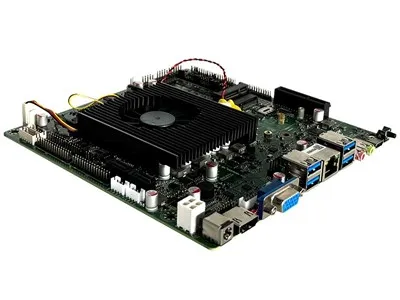

Tinggi - Motherboard Embedded Prestasi, menyokong pelbagai generasi pemproses Intel Core
Motherboard tertanam 170 × 170mm ini menyokong Intel Core i3/i5/i7 rendah - pemproses kuasa (sehingga i7 - 10510U) dari generasi 8/ paparan segerak atau tidak segerak. Ia juga menawarkan gigabit dwi Ethernet (menyokong Wake - pada - LAN dan PXE), empat port USB 3.0, sehingga empat port USB 2.0, dan enam port COM (dengan pilihan RS232/485), Untuk penyimpanan, ia menyokong antara muka SATA 3.0 dan M.2 NVME/NGFF, dengan slot utama M.2 E dan B yang dikhaskan untuk modul pengembangan Wi-Fi/Bluetooth atau 4G/5G. Motherboard juga mempunyai pemasa pengawas, GPIO, audio, dan penyambung kipas, menjadikannya sesuai untuk automasi perindustrian, terminal maklumat, komunikasi rangkaian, dan aplikasi multimedia. Seluruh lembaga mematuhi peraturan CE, FCC, dan ROHS, serasi dengan sistem Windows 10/11 dan Linux, dan beroperasi dengan stabil dalam persekitaran 0 darjah hingga 50 darjah.
Spesifikasi dan parameter
|
pemproses |
Cpu |
Intel I7-8565U, IntelTeras 8/10 代 pemproses i3/i5/i7 I3-8145U/ I5-8265U / I7-8565U,I3-10110U/ I5-10210U / I7-10510U pilihan |
|
Chipset |
Intel® Soc |
|
|
BIOS |
AMI 32Mbit, Boot Sokongan dari Sistem Diskless, Bangun - pada - lan, kuasa dan mulakan, ciri -ciri seperti anjing menonton |
|
|
ingatan |
kapasiti |
4GB 2 × DDR 4 2133/2400 MHz Memory, Max.32GB |
|
Kedai |
Kapasiti SATA M.2 Kapasiti |
1 × SATA 3.0 1 ×*M.2 (NVME/NGFF) |
|
paparan |
Chipset output |
Grafik grafik bersepadu CPU 1 × LVD 2 × HDMI (resolusi yang disokong maksimum: 3840x 2160 60 Hz) Menyokong paparan segerak atau tidak segerak |
|
Internet |
cip Bangun - pada - lan |
2 × 10/100/1000m (RJ45 LAN) Menyokong Rangkaian Wake -, fungsi PXE |
|
I/O |
Audio Hdmi USB 3.0 RJ45 DC |
1 × audio 2 × HDMI (I (HDMI2 boleh diubah VGA)) 4 × USB3.0 2 × RJ45 (RTL8111 H Kad Rangkaian Gigabit) 1 × DC 12V |
|
Fungsi onboard |
Com port USB2.0 Lvds VGA M.2 Sata M2E M2B GPIO Fp Cpufan TPM SPKCON Sysfan slot pengembangan |
6 x com port (COM1-2 Sokongan RS232/485/422, Sokongan COM3-6 RS232) Menyokong sehingga 4 x USB 2.0 1 × LVD 1 × VGA 1 × M.2 (NVME/NGFF) 1 × SATA 1 × M2E (WiFi/Bluetooth) 1×M2B(4G/5G) 1 × GPIO 1 × fp 1 × cpufan 1 × TPM 1 × spkcon 1 × sysfan 1 penuh - panjang mini - slot pcie (menyokong modul 4G/wifi/bluetooth), 1 port pengembangan EIO |
|
Bekalan kuasa |
Input Penilaian kuasa |
DC Jack 12V, Phoenix Terminal 2Pin Supply Power 60W |
|
Pemasa pengawas |
Output Selang |
Gangguan, mulakan semula sistem Selang masa 255 peringkat |
|
Parameter fizikal |
Dimensi |
170mm (l) x 170mm (w) |
|
Persekitaran |
Suhu Kelembapan |
Suhu operasi: 0 darjah hingga 50 darjah, suhu penyimpanan: -20 darjah hingga 70 darjah, kelembapan: 5% hingga 90%, tiada pemeluwapan |
|
Sistem operasi |
Versi |
Windows 10/ Windows 11/ Linux |
Maklumat pesanan
|
Model Jualan |
menjelaskan |
|
AOS - mmwui26m |
CPU: I3-8145U / I3-10110U |
|
AOS - mmwuf26m |
CPU: I5-8265U / I5-10210U |
|
AOS - mmwuj26m |
CPU: I7-8565U / I7-10510U |
Gambar rajah paparan
kawasan permohonan
Sesuai untuk pendidikan, restoran, hotel, pusat membeli -belah, mesyuarat syarikat, ketelusan kerajaan, dan bidang lain.
